Introdução
A fundação é a base estrutural de qualquer construção e desempenha um papel crucial na garantia da estabilidade e segurança do edifício. Quando problemas surgem nas fundações, podem comprometer a integridade do imóvel e representar riscos significativos para os ocupantes. Esses problemas podem ser causados por diversos fatores, incluindo erros de projeto, qualidade inadequada dos materiais, condições adversas do solo e eventos naturais como terremotos e inundações.
Diagnosticar problemas de fundação de forma eficaz requer uma compreensão profunda dos fatores que os influenciam e uma abordagem sistemática para a identificação dos sinais de deterioração. Os sinais de alerta incluem rachaduras nas paredes e pisos, portas e janelas que não fecham corretamente, pisos desnivelados, entre outros. É essencial que esses sinais sejam avaliados por profissionais qualificados, como engenheiros estruturais e geotécnicos, que possam determinar a causa raiz do problema e recomendar as medidas corretivas apropriadas.
Além disso, a detecção precoce de problemas pode reduzir significativamente os custos de reparo e evitar a necessidade de intervenções mais extensas. Inspeções regulares e a manutenção preventiva são práticas recomendadas para garantir a longevidade e a segurança das fundações. Por exemplo, a drenagem adequada ao redor da fundação pode prevenir a acumulação de umidade no solo, reduzindo o risco de expansão e contração do solo que pode levar ao assentamento diferencial.
Principais Tipos de Fundação Usada no Brasil
No Brasil, as fundações são classificadas em dois grandes grupos: fundações superficiais e fundações profundas.
Fundações Superficiais:

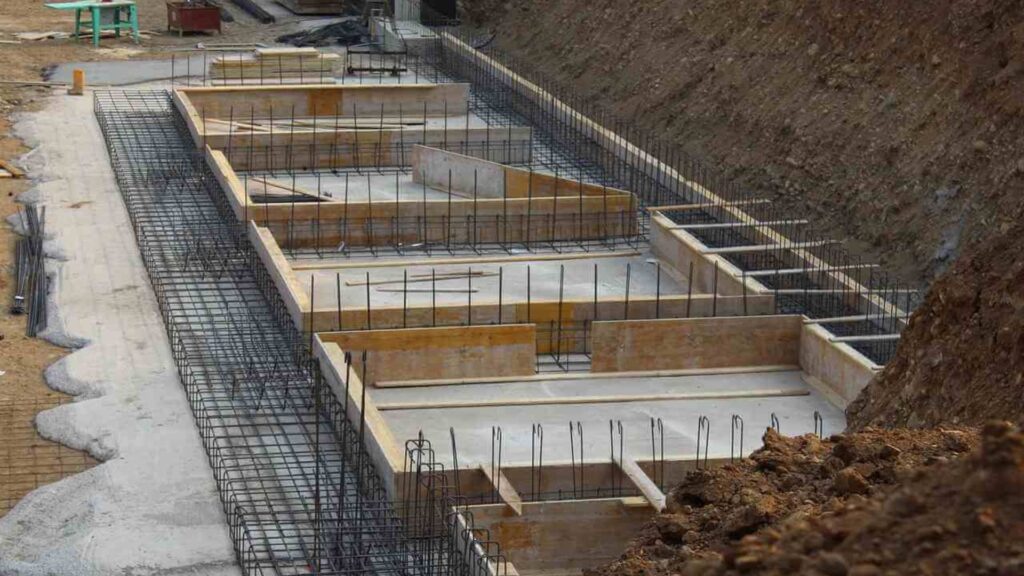

- Sapatas: Elementos de concreto armado que distribuem as cargas da construção para o solo. Podem ser isoladas, corridas ou associadas.
- Blocos de Fundação: Semelhantes às sapatas, mas geralmente usados em terrenos mais estáveis e para suportar cargas menores.
- Radier: Laje de concreto que cobre toda a área da construção, distribuindo a carga de forma uniforme.
Fundações Profundas:
- Estacas: Elementos estruturais longos e esbeltos, cravados ou perfurados no solo até atingirem camadas mais resistentes. Existem vários tipos de estacas, como estacas cravadas, estacas pré-moldadas e estacas escavadas.
- Tubulões: São fundações profundas construídas a partir de escavações manuais ou mecanizadas, revestidas ou não, com ou sem base alargada. Utilizados em solos que apresentam resistência variável.
Norma da ABNT Referente às Fundações
A norma da ABNT que trata do projeto e execução de fundações é a NBR 6122. Esta norma estabelece os requisitos e diretrizes necessárias para o planejamento, cálculo e execução das fundações de edificações e outras estruturas. Ela aborda diversos aspectos, incluindo:
- Tipos de fundações (superficiais e profundas)
- Critérios de projeto
- Ensaios geotécnicos
- Execução de obras
- Controle de qualidade
Principais Manifestações Patológicas nas Fundações
As manifestações patológicas nas fundações podem comprometer a segurança e a durabilidade das edificações. Entre os principais problemas estão:
Fissuras: Rachaduras que podem surgir devido a movimentações do solo ou falhas na execução da fundação. As fissuras podem ser horizontais, verticais ou diagonais, e sua presença pode indicar problemas como assentamentos diferenciais, variações de umidade no solo ou até mesmo sobrecarga na estrutura. A avaliação dessas fissuras por um profissional é essencial para identificar a causa e determinar a melhor solução de reparo.
Deslocações: Movimentos horizontais ou verticais da fundação que podem causar danos estruturais. Esses deslocamentos podem ocorrer devido à expansão e contração do solo, cargas excessivas ou erros de execução. As deslocações podem resultar em portas e janelas que não fecham corretamente, pisos desnivelados e rachaduras nas paredes. A estabilização do solo e o reforço da fundação são algumas das medidas corretivas para lidar com esse problema.
Assentamentos: Afundamentos da fundação devido à compactação do solo ou à perda de suporte. Os assentamentos podem ser uniformes ou diferenciais, sendo os diferenciais mais preocupantes, pois causam inclinações e rachaduras na estrutura. Causas comuns incluem solos de baixa capacidade de carga, variações de umidade e compactação inadequada durante a construção. Soluções incluem a injeção de calda de cimento, instalação de estacas ou reforço da fundação existente.
Rotações: Inclinações da fundação que podem desestabilizar a estrutura. As rotações geralmente ocorrem devido a cargas desiguais na fundação ou a diferenças na capacidade de suporte do solo. Esse problema pode resultar em rachaduras diagonais nas paredes e pisos desnivelados. Medidas corretivas podem incluir a instalação de contrafortes, reforço da fundação e estabilização do solo.
Análise de Solo para Fundações
A análise de solo é uma etapa essencial no projeto de fundações, pois fornece informações críticas sobre as condições do solo onde a estrutura será construída. Esse processo envolve várias etapas:
1. Investigações Preliminares: Antes de iniciar a coleta de amostras de solo, é realizada uma investigação preliminar da área do projeto. Isso inclui a revisão de informações existentes sobre o solo, mapas geotécnicos, históricos de construções vizinhas e quaisquer estudos geotécnicos anteriores.
2. Sondagem do Solo: A sondagem do solo é a principal técnica utilizada para obter amostras e informações sobre as camadas de solo no local de construção. Existem diferentes métodos de sondagem, como sondagem a trado e sondagem rotativa, que são escolhidos com base nas características do solo e na profundidade necessária.
3. Ensaios de Campo: Diversos ensaios de campo são realizados durante a sondagem para avaliar as propriedades do solo. Entre os ensaios mais comuns estão:
- SPT (Standard Penetration Test): Teste de penetração padrão que mede a resistência do solo à penetração de um amostrador.
- CPT (Cone Penetration Test): Teste de penetração com cone que mede a resistência do solo à penetração de um cone metálico.
- Vane Test: Teste de palheta que mede a resistência ao cisalhamento em solos coesivos.
4. Ensaios Laboratoriais: Após a coleta das amostras de solo, são realizados diversos ensaios laboratoriais para determinar suas características físicas e mecânicas. Alguns dos ensaios mais comuns incluem:
- Análise Granulométrica: Determinação da distribuição de tamanhos de partículas no solo.
- Limites de Atterberg: Avaliação da plasticidade do solo.
- Densidade do Solo: Medição da massa unitária do solo.
- Permeabilidade: Medição da capacidade do solo de permitir a passagem de água.
- Compressibilidade e Adensamento: Avaliação da compactação do solo sob carga.
- Resistência ao Cisalhamento: Determinação da resistência do solo ao deslizamento ou ruptura.
5. Interpretação dos Resultados: Os resultados dos ensaios de campo e laboratoriais são interpretados por engenheiros geotécnicos para determinar a capacidade de carga do solo e outras propriedades importantes. Com base nesses dados, são feitas recomendações sobre o tipo de fundação mais adequado e as medidas de mitigação necessárias para garantir a estabilidade da construção.
A análise de solo ajuda os engenheiros a escolher o tipo de fundação mais adequado para as condições específicas do terreno, garantindo a segurança e a estabilidade da estrutura a longo prazo. Empresas como a emartinsengenharia.com.br podem realizar esses serviços de análise e diagnóstico de solo.
Exemplo de Caso
Um exemplo clássico de problema de fundação é observado em um edifício de dois andares localizado em uma área com solo argiloso. Com o passar dos anos, os moradores começaram a notar rachaduras nas paredes e portas que não fechavam adequadamente. Após uma inspeção detalhada, descobriu-se que o solo argiloso sob a fundação havia se expandido e contraído repetidamente devido à variação de umidade, causando assentamentos diferenciais na fundação.
As medidas corretivas incluíram a instalação de estacas de suporte para estabilizar a fundação, a drenagem adequada para controlar a umidade do solo e o reforço das paredes e pisos para garantir a integridade estrutural do edifício. Essas ações foram fundamentais para restaurar a segurança e a habitabilidade do imóvel.
Conclusão
O diagnóstico precoce de problemas de fundação é uma etapa crítica na manutenção da integridade estrutural de qualquer construção. A identificação e correção oportuna dos problemas podem prevenir danos graves e garantir a segurança dos ocupantes. Recomenda-se realizar inspeções periódicas e contar com profissionais qualificados para avaliar e tratar qualquer sinal de deterioração nas fundações.
Empresas como a emartinsengenharia.com.br são especializadas em diagnosticar e corrigir problemas de fundação, oferecendo serviços abrangentes para garantir a segurança e a estabilidade das construções.
FAQ sobre o Assunto
1. Quais são os sinais comuns de problemas de fundação? Rachaduras nas paredes, pisos ou tetos, portas e janelas que não fecham corretamente, e pisos desnivelados são alguns dos sinais comuns de problemas de fundação.
2. O que causa problemas de fundação? Problemas de fundação podem ser causados por uma variedade de fatores, incluindo solo inadequado, erros de projeto, má qualidade dos materiais e eventos naturais como terremotos.
3. Como diagnosticar problemas de fundação? O diagnóstico de problemas de fundação envolve inspeções visuais, medições de nível, testes de solo e, às vezes, o uso de tecnologias avançadas como radar de penetração no solo.
4. Quais são as soluções para problemas de fundação? As soluções podem variar dependendo da causa e gravidade do problema. Algumas soluções comuns incluem reforço da fundação, drenagem adequada e estabilização do solo.
5. Quem deve ser consultado para o diagnóstico de problemas de fundação? Engenheiros estruturais e geotécnicos são os profissionais qualificados para diagnosticar e tratar problemas de fundação.
6. Como prevenir problemas de fundação? A prevenção inclui o uso de técnicas de construção adequadas, escolha de materiais de qualidade, realização de inspeções regulares e manutenção adequada do imóvel.
