Fissuras

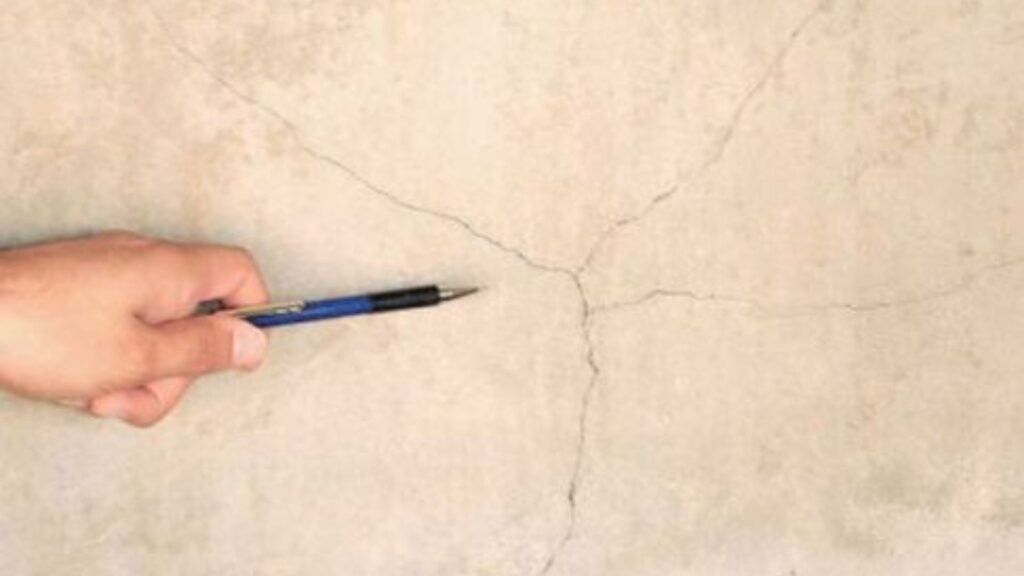

As fissuras são aberturas finas que ocorrem em materiais de construção, geralmente com uma largura de até 0,5 mm. Elas são comuns em estruturas de concreto e alvenaria e podem ser causadas por retração do material, variações térmicas ou recalques diferenciais de fundação. A retração do material ocorre devido à perda de umidade ou ao processo de cura do concreto, enquanto as variações térmicas provocam contrações e expansões que geram tensões no material. Segundo a NBR 9575:2003, fissuras são aberturas ocasionadas por ruptura de um material ou componente, inferior ou igual a 0,5 mm.
As fissuras geralmente não representam um perigo imediato à estrutura, mas podem indicar que a construção está submetida a tensões que devem ser monitoradas. Além disso, fissuras podem permitir a entrada de água e agentes agressivos, o que pode acelerar a deterioração dos materiais.
Trincas

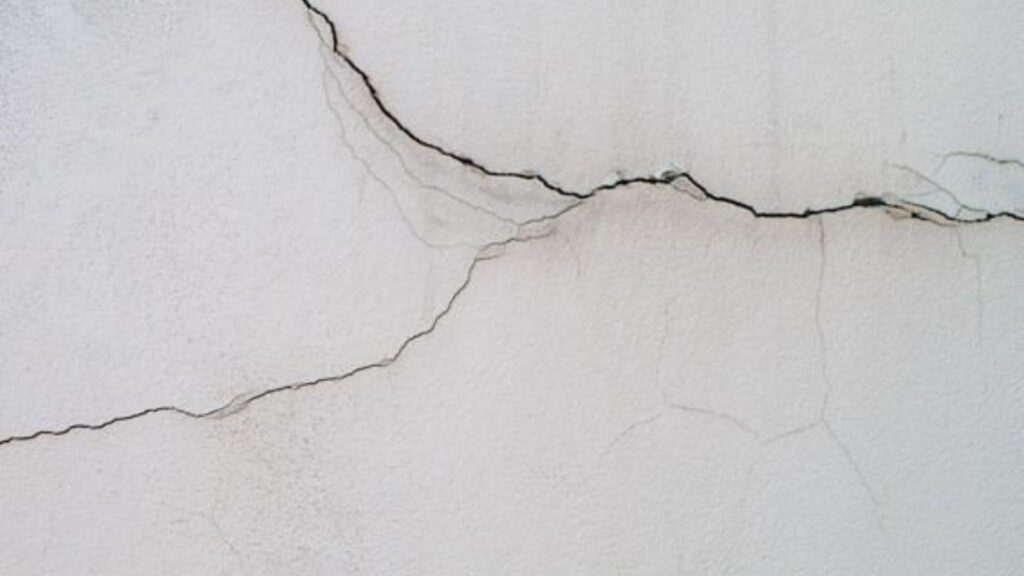

As trincas são aberturas um pouco maiores que as fissuras, variando entre 0,5 mm e 1,0 mm. Elas indicam uma maior tensão na estrutura e podem ser causadas por problemas semelhantes aos das fissuras, como recalques diferenciais e má distribuição de carga. As trincas são mais preocupantes que as fissuras, pois indicam uma maior movimentação da estrutura e podem ser um sinal de que a fundação ou outros elementos estruturais não estão desempenhando adequadamente suas funções.
As trincas podem ser causadas por diversos fatores, como a utilização de materiais de baixa qualidade, erros de projeto, execução inadequada e até mesmo eventos naturais, como terremotos. É importante identificar a causa das trincas para poder adotar as medidas corretivas necessárias e evitar que elas evoluam para problemas mais graves.
Rachaduras

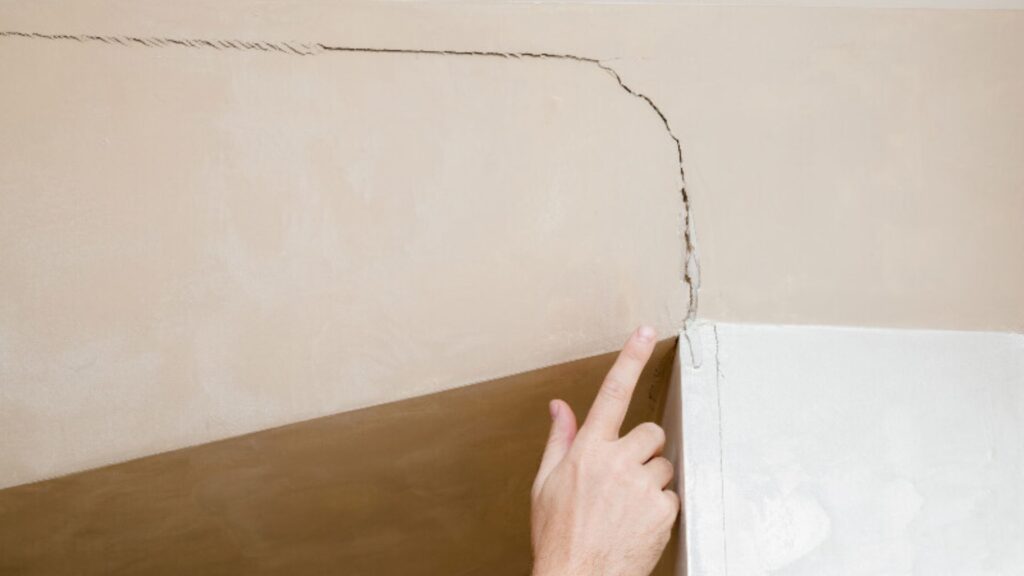

As rachaduras são aberturas ainda maiores, com largura superior a 1,0 mm. Elas são sinais de problemas estruturais mais graves e podem comprometer a integridade da construção. As rachaduras podem ser causadas por recalques diferenciais, variações térmicas extremas, subdimensionamento de elementos estruturais e até mesmo sobrecargas excessivas.
Quando rachaduras são identificadas, é fundamental realizar uma análise detalhada para determinar a causa e a extensão do problema. Dependendo da gravidade, pode ser necessário contratar um engenheiro civil para realizar uma inspeção e recomendar soluções específicas, como reforço estrutural ou reparo das fundações.
Brechas
As brechas são aberturas muito grandes, geralmente superiores a 10,0 mm. Elas indicam falhas estruturais severas e requerem atenção imediata de um engenheiro civil. As brechas podem ser causadas por problemas graves de fundação, como recalques diferenciais significativos e falhas no dimensionamento das fundações.
A presença de brechas em uma estrutura é um sinal de alerta crítico, pois indica que a integridade da construção está seriamente comprometida. Nesses casos, medidas emergenciais podem ser necessárias, como a instalação de suportes temporários ou até mesmo a evacuação do edifício, para garantir a segurança dos ocupantes.
Normas do IBAPE e NBR
As normas do IBAPE (Instituto Brasileiro de Avaliações e Perícias de Engenharia) e da NBR (Norma Brasileira) fornecem diretrizes para a classificação e tratamento dessas aberturas. O IBAPE-MG, por exemplo, define cinco nomenclaturas: fissura (até 0,5 mm), trinca (entre 0,5 mm e 1,0 mm), rachadura (entre 1,0 mm e 5,0 mm), fenda (entre 5,0 mm e 10,0 mm) e brecha (acima de 10,0 mm). Já o IBAPE-SP utiliza apenas três nomenclaturas: fissura (até 0,5 mm), trinca (entre 0,5 mm e 1,0 mm) e rachadura (acima de 1,0 mm).
As normas da NBR, como a NBR 9575:2003 e a NBR 6118:2014, também fornecem orientações sobre a classificação e tratamento de fissuras, trincas e rachaduras. Essas normas estabelecem critérios para a avaliação da gravidade das aberturas e recomendam métodos de reparo adequados para cada tipo de situação.
Métodos de Reparo
Reparo de Fissuras
Para o reparo de fissuras, é comum a utilização de produtos como resinas epóxi ou poliuretano, que são injetadas nas aberturas para preencher e selar o material. Esses produtos oferecem boa aderência e flexibilidade, permitindo que a estrutura se mova sem causar novas fissuras. Além disso, é importante monitorar as fissuras ao longo do tempo para garantir que não estejam se expandindo.
Reparo de Trincas
O reparo de trincas pode envolver a aplicação de argamassas especiais ou produtos cimentícios que preenchem e reforçam a estrutura. Em alguns casos, pode ser necessário utilizar grampos ou pinos de aço inoxidável para evitar que a trinca se propague. Assim como no caso das fissuras, é fundamental monitorar as trincas para garantir que o problema não esteja se agravando.
Reparo de Rachaduras
O reparo de rachaduras pode ser mais complexo e exigir a intervenção de um engenheiro civil. Em muitos casos, é necessário realizar um reforço estrutural, que pode incluir a aplicação de fibras de carbono, a instalação de barras de aço adicionais ou a execução de reparos nas fundações. Esses métodos visam aumentar a capacidade de carga da estrutura e garantir sua estabilidade.
Reparo de Brechas
As brechas exigem atenção imediata e ações corretivas drásticas. Dependendo da causa e da extensão do problema, pode ser necessário reforçar a fundação, substituir elementos estruturais comprometidos ou até mesmo reconstruir partes da edificação. A intervenção de um engenheiro civil é essencial para avaliar a situação e recomendar as melhores soluções.
Ensaios para Medição e Acompanhamento de Trincas
Esclerometria
A esclerometria é um ensaio não destrutivo que utiliza um esclerômetro para medir a dureza superficial do concreto. Esse ensaio pode ser utilizado para identificar variações na qualidade do concreto e, indiretamente, a presença de fissuras e trincas. A esclerometria é útil para acompanhar a evolução das aberturas ao longo do tempo e garantir que as medidas corretivas sejam eficazes.
Ultrassonografia
A ultrassonografia é outro ensaio não destrutivo que utiliza ondas ultrassônicas para avaliar a integridade do concreto. Esse método pode detectar fissuras e trincas internas que não são visíveis a olho nu, permitindo um diagnóstico mais preciso das condições da estrutura. A ultrassonografia é especialmente útil para monitorar a evolução das aberturas e verificar a eficácia dos reparos realizados.
Pacometria
A pacometria é um ensaio que utiliza um pacômetro para detectar a posição e o diâmetro das armaduras de aço no concreto. Esse ensaio pode auxiliar na identificação de fissuras e trincas causadas por corrosão das armaduras, bem como na avaliação da qualidade do concreto ao redor das armaduras. A pacometria é importante para garantir a integridade estrutural e a durabilidade das edificações.
Monitoramento com Fissurômetros
Os fissurômetros são dispositivos utilizados para medir a largura das fissuras e trincas ao longo do tempo. Esses dispositivos podem ser instalados diretamente nas aberturas e fornecer medições precisas da evolução das mesmas. O monitoramento com fissurômetros é essencial para acompanhar a estabilidade da estrutura e garantir que as medidas corretivas sejam eficazes.
Caso Real: Condomínio Residencial 116 Norte, Distrito Federal
Um estudo de caso interessante é o do Condomínio Residencial 116 Norte, localizado no Distrito Federal. A edificação apresentava diversas manifestações patológicas, incluindo fissuras, trincas e rachaduras, que comprometiam a segurança e a estética do local.
Inspeção e Diagnóstico
A inspeção preliminar foi realizada com o objetivo de verificar as condições da estrutura do subsolo, detectando as principais manifestações patológicas presentes no local por meio de análise visual e registros fotográficos. Foram observadas fissuras e trincas nas vigas de bordo dos poços de ventilação e nas lajes de avanço, indicando problemas de recalque diferencial e variações térmicas.
Metodologia de Avaliação
Para fins diagnósticos, foi elaborada uma metodologia especial das atividades a serem desenvolvidas na inspeção do subsolo. A metodologia incluiu ensaios de avaliação da penetração de frente de carbonatação, esclerometria, ultrassonografia e pacometria. Esses ensaios permitiram identificar a extensão das fissuras e trincas, bem como a presença de corrosão nas armaduras de aço.
Soluções Adotadas
Com base nos resultados da inspeção e dos ensaios, foram adotadas diversas medidas corretivas para solucionar os problemas identificados. As fissuras foram reparadas com a injeção de resinas epóxi, enquanto as trincas e rachaduras exigiram a aplicação de argamassas especiais e reforço estrutural com fibras de carbono. Além disso, foram realizadas intervenções nas fundações para corrigir os recalques diferenciais e garantir a estabilidade da edificação.
No caso das brechas, foi necessário adotar medidas emergenciais para garantir a segurança dos moradores. Foram instalados suportes temporários nas áreas mais afetadas para evitar desabamentos e permitir que as obras de reparo fossem realizadas de forma segura. As brechas foram seladas com materiais de alta resistência, e as fundações foram reforçadas com a utilização de estacas adicionais.
Monitoramento e Acompanhamento
Após a conclusão dos reparos, foi implementado um plano de monitoramento contínuo para acompanhar a evolução das fissuras, trincas, rachaduras e brechas. Foram instalados fissurômetros em pontos estratégicos da edificação para medir a largura das aberturas ao longo do tempo e garantir que as medidas corretivas estivessem surtindo efeito.
Além disso, foram realizadas inspeções periódicas utilizando ensaios de esclerometria, ultrassonografia e pacometria para verificar a integridade da estrutura e a durabilidade dos reparos. Esse monitoramento contínuo permitiu identificar eventuais problemas de forma precoce e adotar medidas preventivas para evitar novos danos à edificação.
Importância da Manutenção e Inspeção
A manutenção e inspeção regular das edificações são fundamentais para prevenir o aparecimento de fissuras, trincas, rachaduras e brechas. A inspeção deve ser realizada por profissionais qualificados, que possam identificar possíveis problemas e recomendar as ações corretivas necessárias.
Além disso, é importante seguir as recomendações das normas do IBAPE e NBR para garantir que a construção esteja em conformidade com os padrões de qualidade e segurança. A manutenção preventiva, como a correção de infiltrações, a reparação de fissuras e o monitoramento de recalques diferenciais, pode evitar problemas estruturais graves e prolongar a vida útil das edificações.
Conclusão
Entender as diferenças entre fissuras, trincas, rachaduras e brechas é essencial para a manutenção e segurança das edificações. Seguir as normas do IBAPE e NBR ajuda a garantir que essas aberturas sejam corretamente identificadas e tratadas, evitando problemas estruturais graves. Além disso, a manutenção e inspeção regular são fundamentais para prevenir a deterioração das construções e garantir a segurança dos ocupantes.
O estudo de caso do Condomínio Residencial 116 Norte demonstra a importância de uma inspeção detalhada e de um diagnóstico preciso para a identificação e correção de manifestações patológicas. A adoção de medidas corretivas adequadas, como a injeção de resinas epóxi, a aplicação de argamassas especiais e o reforço estrutural, é essencial para garantir a estabilidade e a segurança das edificações.
Adicionalmente, o monitoramento contínuo das fissuras, trincas, rachaduras e brechas, utilizando ensaios como esclerometria, ultrassonografia, pacometria e fissurômetros, é crucial para garantir que os reparos realizados sejam eficazes e que novos problemas sejam identificados e corrigidos precocemente.
