Os muros de arrimo são estruturas fundamentais na engenharia civil, projetadas para conter terrenos em declive, suportar cargas de solo e proteger áreas adjacentes contra deslizamentos ou erosão. Presentes em obras residenciais, comerciais, industriais e de infraestrutura, como rodovias e ferrovias, esses elementos desempenham um papel crítico na estabilidade do ambiente construído.
No entanto, com o passar do tempo e sob a influência de fatores ambientais, os muros de arrimo estão sujeitos a deterioração, deformações e falhas que podem comprometer sua funcionalidade e segurança. É nesse contexto que a Engenharia Diagnóstica se destaca como uma ferramenta essencial para avaliar, diagnosticar e propor soluções que assegurem a integridade dessas estruturas.
Na E Martins Engenharia, aplicamos nosso conhecimento técnico e experiência consolidada para oferecer serviços especializados de avaliação de muros de arrimo, utilizando métodos científicos e tecnologias avançadas.
Este artigo explora em detalhes o que é a Engenharia Diagnóstica aplicada a essas estruturas, os fatores que afetam sua durabilidade, os tipos de patologias mais comuns, os processos de inspeção e análise, e as soluções que desenvolvemos para mitigar riscos e prolongar a vida útil dos muros. Nosso objetivo é fornecer uma visão abrangente sobre como protegemos o patrimônio de nossos clientes, garantindo estabilidade e segurança em cada projeto.
O que é Engenharia Diagnóstica e Sua Aplicação em Muros de Arrimo
A Engenharia Diagnóstica é uma área da engenharia civil que se dedica à investigação sistemática do estado de conservação de estruturas, identificando anomalias, determinando suas causas e propondo soluções baseadas em análises técnicas. Inspirada na lógica médica, ela segue um ciclo que inclui diagnóstico (identificação do problema), etiologia (análise das causas), prognóstico (previsão da evolução) e prescrição (soluções corretivas ou preventivas).
Quando aplicada a muros de arrimo, essa abordagem visa avaliar a capacidade da estrutura de resistir às pressões do solo, às condições ambientais e ao desgaste natural, assegurando que ela continue cumprindo sua função de contenção.
Os muros de arrimo diferem de outras estruturas por sua interação direta com o solo e a água, o que os torna particularmente vulneráveis a forças como empuxo, infiltração e variações geotécnicas.
Na E Martins Engenharia, entendemos que a avaliação desses elementos exige uma combinação de conhecimentos em mecânica dos solos, hidrologia e resistência dos materiais, além de uma metodologia rigorosa para detectar problemas que podem passar despercebidos em inspeções superficiais.
Nosso trabalho é fundamentado na premissa de que um diagnóstico preciso é a base para intervenções eficazes, evitando colapsos, prejuízos econômicos e riscos à segurança.
Fatores que Afetam a Estabilidade dos Muros de Arrimo
A durabilidade e o desempenho de um muro de arrimo são influenciados por uma série de fatores ambientais e estruturais que a E Martins Engenharia considera em suas avaliações.
O primeiro deles é a ação da água, que desempenha um papel central na deterioração dessas estruturas. A infiltração de água da chuva ou de lençóis freáticos aumenta a pressão hidrostática por trás do muro, sobrecarregando-o e podendo levar a deformações ou rupturas.
A ausência ou o mau funcionamento de sistemas de drenagem, como drenos longitudinais ou barbacãs, agrava esse problema, permitindo o acúmulo de umidade no solo retido.
Outro fator crítico é a natureza do solo contido. Solos argilosos, por exemplo, têm alta capacidade de retenção de água e podem expandir-se ou contrair-se com as variações de umidade, gerando pressões adicionais no muro.
Solos arenosos, por outro lado, são mais propensos à erosão, especialmente em áreas sujeitas a chuvas intensas. A interação entre o solo e o muro é analisada minuciosamente por nossa equipe, que considera parâmetros como ângulo de atrito interno, coesão e peso específico para entender os esforços atuantes.
As condições climáticas também desempenham um papel significativo. Em regiões tropicais como o Brasil, a combinação de chuvas frequentes e altas temperaturas acelera processos como a corrosão de armaduras em muros de concreto armado e o apodrecimento de muros de madeira.
Além disso, a vegetação próxima ao muro pode influenciar sua estabilidade, seja pela ação de raízes que penetram em fissuras, seja pelo peso adicional de árvores em terrenos inclinados.
Por fim, falhas de projeto ou execução são fatores internos que comprometem a durabilidade dos muros. Dimensionamentos inadequados, escolha de materiais de baixa qualidade ou falta de reforços estruturais são problemas que a E Martins Engenharia identifica frequentemente em estruturas mais antigas ou construídas sem supervisão técnica adequada.
Nossa abordagem diagnóstica busca compreender todos esses elementos para oferecer uma visão holística da condição do muro.
Tipos de Muros de Arrimo e Suas Vulnerabilidades
Os muros de arrimo podem ser classificados em diferentes tipos, cada um com características e vulnerabilidades específicas que orientam nossa análise.

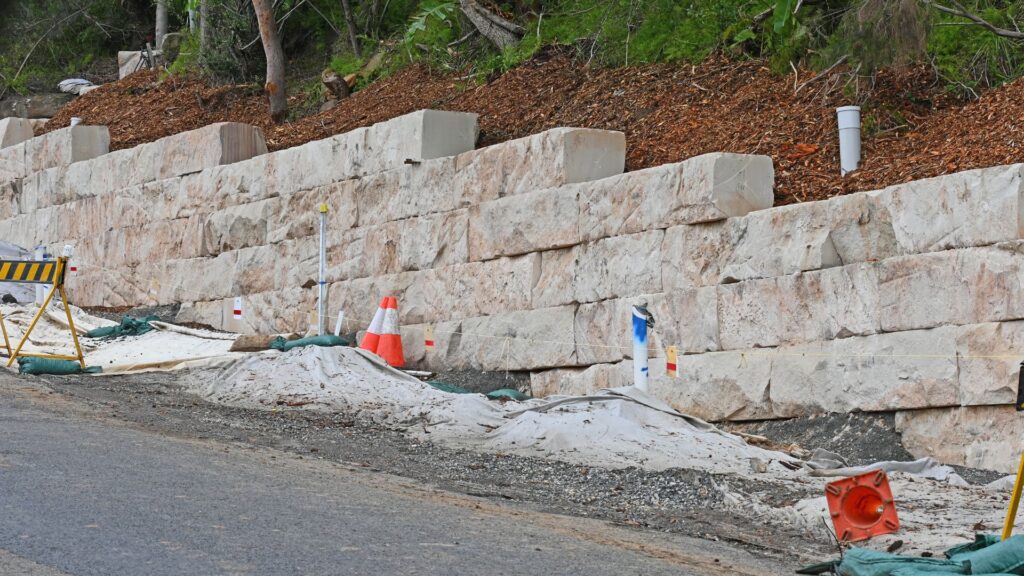

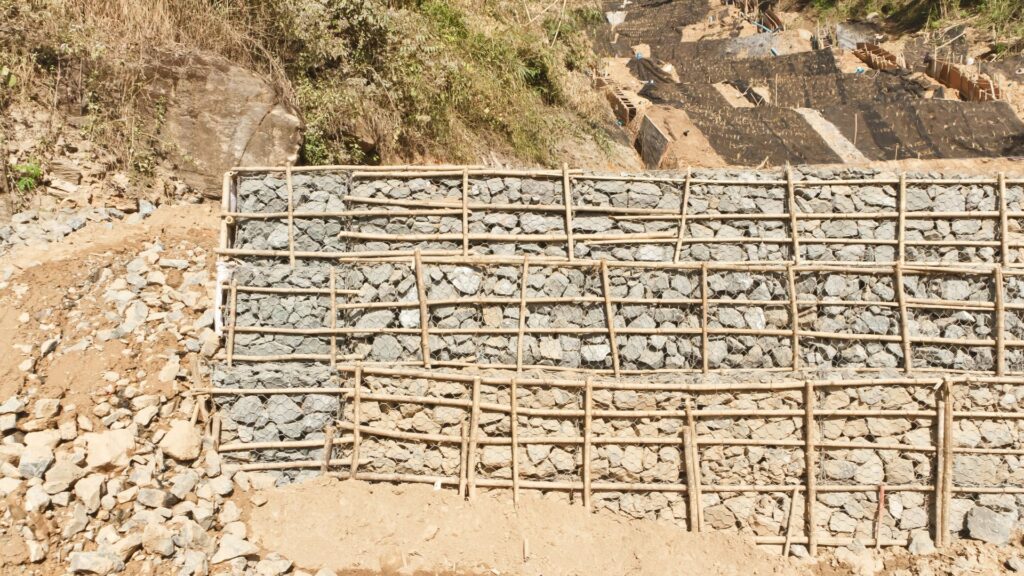

Os muros de gravidade, construídos em concreto ciclópico, alvenaria ou gabiões, dependem de seu peso próprio para resistir ao empuxo do solo. Embora robustos, eles são suscetíveis a fissuras por sobrecarga ou erosão da base, especialmente se o sistema de drenagem falhar.
Os muros de flexão, geralmente em concreto armado, utilizam a resistência à flexão das vigas e lajes para suportar as pressões.
Esses muros são mais leves, mas a corrosão das armaduras e a fadiga do concreto são patologias comuns que comprometem sua integridade ao longo do tempo. Já os muros cantilever, uma variação dos muros de flexão, possuem uma base em forma de “L” ou “T” que aumenta a estabilidade, mas requerem fundações bem executadas para evitar tombamento.
Muros de contenção em solo reforçado, que utilizam geossintéticos ou tirantes, são amplamente empregados em obras modernas. Sua durabilidade depende da qualidade dos materiais de reforço e da execução, sendo vulneráveis à degradação dos geossintéticos por exposição a raios UV ou à ruptura dos tirantes por corrosão.
Na E Martins Engenharia, avaliamos cada tipo de muro considerando suas particularidades construtivas e os desafios impostos pelo ambiente em que estão inseridos.
Patologias Comuns em Muros de Arrimo
A deterioração dos muros de arrimo se manifesta por meio de patologias que a E Martins Engenharia identifica e trata com precisão. Uma das mais frequentes é a fissuração, que pode ser superficial ou estrutural.
Fissuras horizontais geralmente indicam sobrecarga ou falha na drenagem, enquanto fissuras verticais ou inclinadas podem sugerir recalque diferencial da fundação ou tombamento iminente. A gravidade dessas fissuras é determinada por sua largura, profundidade e extensão, parâmetros que analisamos cuidadosamente.
Outra patologia comum é a corrosão das armaduras em muros de concreto armado. A infiltração de água, combinada com cloretos ou carbonatação, provoca a oxidação do aço, que se expande e rompe o cobrimento de concreto, resultando em desplacamentos e perda de resistência.
Esse processo é particularmente crítico em ambientes agressivos, como áreas urbanas poluídas ou regiões litorâneas.
O deslocamento ou deformação do muro também é uma preocupação recorrente. O empuxo excessivo do solo, muitas vezes agravado por chuvas intensas, pode causar o tombamento, o deslizamento ou o abaulamento da estrutura. Esses movimentos são sinais de que o muro está operando além de sua capacidade projetada, exigindo intervenções imediatas.
A erosão da base é outra questão que afeta a estabilidade dos muros, especialmente em locais próximos a cursos d’água ou em terrenos mal drenados.
A remoção do solo de suporte compromete a fundação, aumentando o risco de colapso. Além disso, infiltrações e eflorescências – depósitos de sais brancos na superfície – indicam problemas de umidade que podem enfraquecer os materiais ao longo do tempo.
Metodologia de Avaliação na E Martins Engenharia
Nosso processo de Engenharia Diagnóstica para muros de arrimo é estruturado em etapas que garantem um diagnóstico abrangente e confiável.
A inspeção inicial envolve um levantamento cadastral detalhado, coletando informações sobre o projeto original, os materiais utilizados, a idade da estrutura e o histórico de manutenções. Essa etapa é complementada por uma análise visual minuciosa, na qual identificamos fissuras, deformações, sinais de umidade ou outros indicadores de deterioração.
Para uma avaliação mais profunda, recorremos a ensaios não destrutivos (END) que nos permitem investigar a condição interna do muro sem comprometer sua integridade. A esclerometria, por exemplo, mede a dureza superficial do concreto, fornecendo indícios sobre sua resistência.
O ultrassom detecta falhas internas, como vazios ou descontinuidades, enquanto a termografia identifica pontos de infiltração por meio de variações térmicas. Em casos específicos, utilizamos o radar de penetração no solo (GPR) para analisar a fundação e o solo adjacente, verificando a presença de erosão ou instabilidades.
Quando necessário, realizamos ensaios destrutivos, como a extração de corpos de prova do concreto ou do solo, que são analisados em laboratório para determinar propriedades mecânicas e químicas. Além disso, instalamos sensores de monitoramento em tempo real, como inclinômetros e piezômetros, para medir deslocamentos e pressões hidrostáticas, especialmente em muros de grande porte ou em condições críticas.
A análise dos dados coletados é feita com base em normas técnicas, como a ABNT NBR 6118 (projeto de estruturas de concreto) e a NBR 12223 (dimensionamento de muros de arrimo), e em modelos geotécnicos que simulam os esforços atuantes.
Classificamos o estado do muro em uma escala que varia de crítico a excelente, oferecendo ao cliente um relatório técnico claro e detalhado.
Soluções Propostas pela E Martins Engenharia
Com o diagnóstico em mãos, elaboramos um plano de ação adaptado às necessidades da estrutura. Para problemas menores, recomendamos manutenções preventivas, como a limpeza ou reparo de sistemas de drenagem, a aplicação de impermeabilizantes e a vedação de fissuras com resinas específicas.
Essas medidas evitam a progressão de patologias e reduzem custos a longo prazo.
Em casos de deterioração avançada, propomos intervenções corretivas, como o reforço estrutural com contrafortes, tirantes de ancoragem ou placas de concreto adicionais.
A recuperação de fundações erodidas pode envolver a execução de cortinas de contenção ou a injeção de grout para estabilizar o solo. Quando o muro apresenta danos irreversíveis, orientamos a reconstrução parcial ou total, utilizando materiais e técnicas modernas que garantam maior durabilidade.
Normas e Tecnologias que Sustentam Nosso Trabalho
Nosso compromisso com a qualidade é respaldado por normas brasileiras que orientam a avaliação e o projeto de muros de arrimo. A ABNT NBR 6118 estabelece critérios para o dimensionamento de estruturas de concreto, enquanto a NBR 12223 define parâmetros para o cálculo de empuxos e estabilidade.
A NBR 16230 regula a qualificação de nossos profissionais, assegurando que nossa equipe esteja apta a realizar inspeções de alto nível.
Investimos em tecnologias avançadas para aprimorar nossos serviços. Softwares de modelagem geotécnica, como o PLAXIS, permitem simular o comportamento do solo e do muro sob diferentes condições.
Drones equipados com câmeras de alta resolução facilitam a inspeção de áreas elevadas ou de difícil acesso, enquanto sensores IoT fornecem dados contínuos sobre a estrutura, otimizando o monitoramento a longo prazo.
Benefícios da Engenharia Diagnóstica para Muros de Arrimo
Ao contratar a E Martins Engenharia, nossos clientes obtêm vantagens significativas. A prevenção de colapsos é o benefício mais evidente, reduzindo riscos à segurança de pessoas e propriedades adjacentes.
A economia gerada por intervenções preventivas, em comparação com reparos emergenciais, é outro diferencial, especialmente considerando que os custos de reconstrução podem ser até dez vezes maiores que os de manutenção regular.
Além disso, prolongamos a vida útil dos muros, valorizando o patrimônio e contribuindo para a sustentabilidade ao minimizar a necessidade de novas construções.
Conclusão: A Engenharia Diagnóstica como Aliada da Estabilidade
Os muros de arrimo são estruturas indispensáveis, mas sua exposição constante ao solo, à água e às intempéries exige cuidados contínuos para garantir sua funcionalidade.
Na E Martins Engenharia, transformamos esse desafio em uma oportunidade, aplicando a Engenharia Diagnóstica para identificar problemas, compreender suas causas e implementar soluções que asseguram estabilidade e segurança.
Nosso compromisso é proteger seu investimento, oferecendo serviços que combinam rigor técnico, inovação e foco no cliente.
Seja para avaliar um muro existente ou planejar uma nova contenção, a E Martins Engenharia está pronta para entregar resultados que resistem ao teste do tempo. Entre em contato conosco e descubra como podemos fortalecer a base do seu projeto, hoje e no futuro.
